Entienda como el AutoLANDSCAPE trabaja con áreas
Autor: Inácio Arantes - Fecha: 13/06/2013
Cuando estamos trabajando en un proyecto, es común proyectar algo y luego modificar o incluso eliminar el item proyectado, pero puede suceder algunos erróneos, por parte del cliente en relación con el modo de implantación de algunos objetos de AutoLANDSCAPE, que puede provocar errores del proyecto
Un ejemplo común de este error es la implantación de items en forma de escotillas en AutoLANDSCAPE. Cuando se inserta un elemento en áreas, utilizando la opción de implementación en las escotillas, el AutoLANDSCAPE utiliza los bordes de la zona para registrar los datos de medición. Cuando tenemos que modificar esta zona, o eliminar el elemento insertado se debe borrar todo el contenido de esta area, tanto la escotilla como los bordes.
En el caso de que el error de eliminar solamente la escotilla de un área, y se mantenga el borde, el tema seguirá siendo cuantificado por AutoLANDSCAPE. La escotilla es sólo una identificación visual, los datos y las informaciones para cuantificar están grabados en el borde. Vea el siguiente ejemplo:

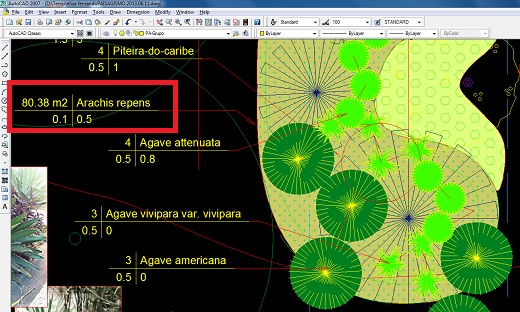

En la figura anterior habia un área donde se insertó el artículo Arachis repens, la identificación nos informa la superficie total en m2, el nombre del elemento que entró en esta área, la altura de los cambios y el espacio entre las plantas de maceta.
Al generar la leyenda de cuantificación notó un error en la cuantificación de la superficie total de artículo Arachis repens.

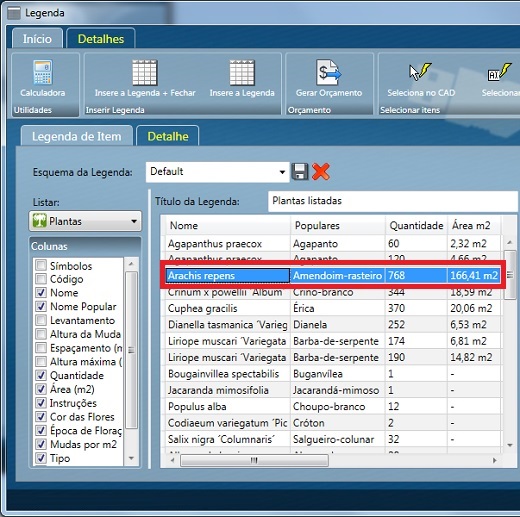

En la tabla de cuantificación se reportó una superficie de 166,41 m2 para el elemento de Arachis repens, mientras que en nuestro proyecto, el área que ha sido identificado informa 80,38 m².
En un primer análisis, al revisar todo nuestro proyecto, tenemos la impresión de que el AutoLANDSCAPE hace el cálculo incorrecto de este artículo, ya que al entrar la clave de identificación en todas las areas sombreadas, percibimos una única área con el artículo Arachis repens, exactamente el área de 80,38 m2.

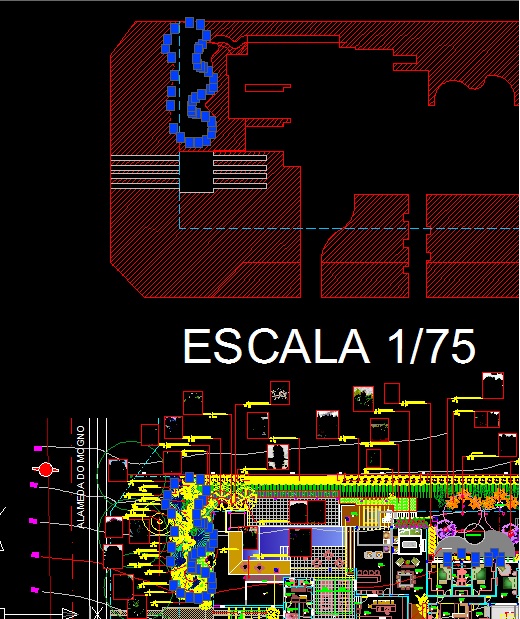

Para hacer un mejor análisis e identificar el error vamos a hacer lo siguiente, en la pestaña de tabla de cuantificación seleccionaremos el elemento Arachis repens y haga clic en el botón Seleccionar en el CAD. En la barra comando do CAD será pedido para seleccionar el area para la localización del item, clicaremos em la tecla enter paraque el AutoLANDSCAPE seleccione toda el area de CAD, Luego el AutoLANDSCAPE seleccione el item, percebimos que este item esta insertando em otraas areas, ademas del area sombreada.
Lo que pasó en el proyecto anterior fue que cuando se copió el área del proyecto para el diseño de localizacion anterior, fue eliminado solamente el area sombreada, por eso elborde fue mantenido, como las informaciones de cuantificación quedan em el borde, el AutoLANDSCAPE al generarla tabla de cuantificación, suma las areas del item Arachis repens, lo que generó una cuantificación errada em relacion al proyecto. Ademas de esto, en el lado derecho de la imagen percebimos pequeñas areas donde fue insertado el item y despues eliminando solamente las areas sombreadas.
Ahora que hemos identificado los errores, podemos corregirlos solamente por la eliminación de los bordes y crear una nueva cuantificación:

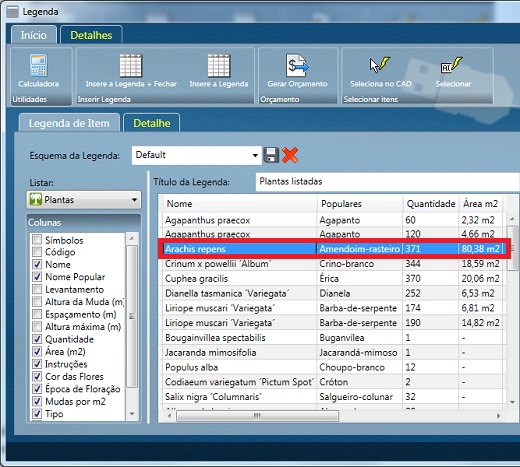

Ahora tenemos una leyenda con una cuantificación que realmente corresponde al proyecto final.
