Para sectorizar el proyecto, usaremos el ejemplo abajo:
1. Pantalla "Diagrama/sectorizar"
El primer paso es seleccionar el botón Diagrama. Después, la ventana de Diagrama será abierta con la lista de los items usados en el proyecto.
La pantalla "Diagrama/Sectorizar" es organizada en pestañas, la primera con el Diagrama presenta un análisis hidráulico de su proyecto. En la columna de la izquierda usted verá cada aspersor, origen del agua y válvula del proyecto. Haciendo clic sobre cada elemento el HydroLANDSCAPE muestra una serie de información para ayudarle.
Para sectorizar el proyecto, haga clic en la pestaña Sectorizar después en el botón Crear Sector.
El número de sectores que usted va a utilizar depende del proyecto, la ayuda del HydroLANDSCAPE está en la visión general ofrecida por este. Muchos factores pueden interferir en la determinación de los sectores, relieve, distancia entre los aspersores lay-out del proyecto, etc. Esta es una recomendación basada simplemente en el flujo que puede ser ofrecido por la bomba seleccionada.
En el HydroLANDSCAPE cada origen del agua recibe una letra, la primera es A, la segunda es B, y así en adelante. Así los sectores de la bomba "A" serán A1, A2, A3 etc y los sectores de origen "B" serán B1, B2,...etc.
Definiendo el performance de la bomba y la cantidad de sectores, podemos ir a la pestaña "Sectorizar" y hacer clic en el botón "Crear Sector" tres veces para crear los tres sectores que utilizaremos en este proyecto: A1, A2 y A3.
Después de crear los sectores, seleccione el sector y haga clic en Seleccionar Aspersores, para que usted pueda hacer clic en CAD en los aspersores que estarán en cada sector, haga clic en ENTER para cerrar la selección y acompañe en la pantalla Diagrama/Sectorizar el flujo actualizado de cada sector.

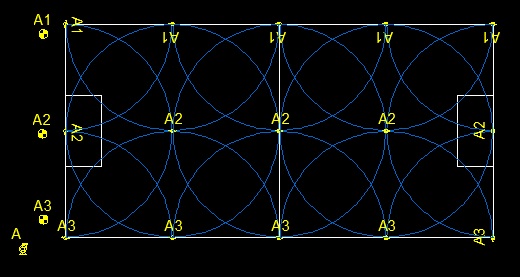

Para facilitar y agilizar la explicación de las funcionalidades del HydroLANDSCAPE, vamos a utilizar tres sectores, aunque en este caso la sectorización no este perfecta. Así el resultado de la sectorización será como en la imagen de abajo.
2. Válvulas
Para sectorizar las válvulas, haga el mismo procedimiento usado para sectorizar los aspersores.
Seleccionado las válvulas, haga clic en el botón "Válvula" para insertar cada una en CAD, próxima al primer aspersor de cada sector, después vuelva a la pantalla "Diagrama/Sectorizar", para indicar el sector de cada una. En este momento su proyecto estará sectorizado, faltando únicamente dibujar los arbustos el dimensionamiento final.
